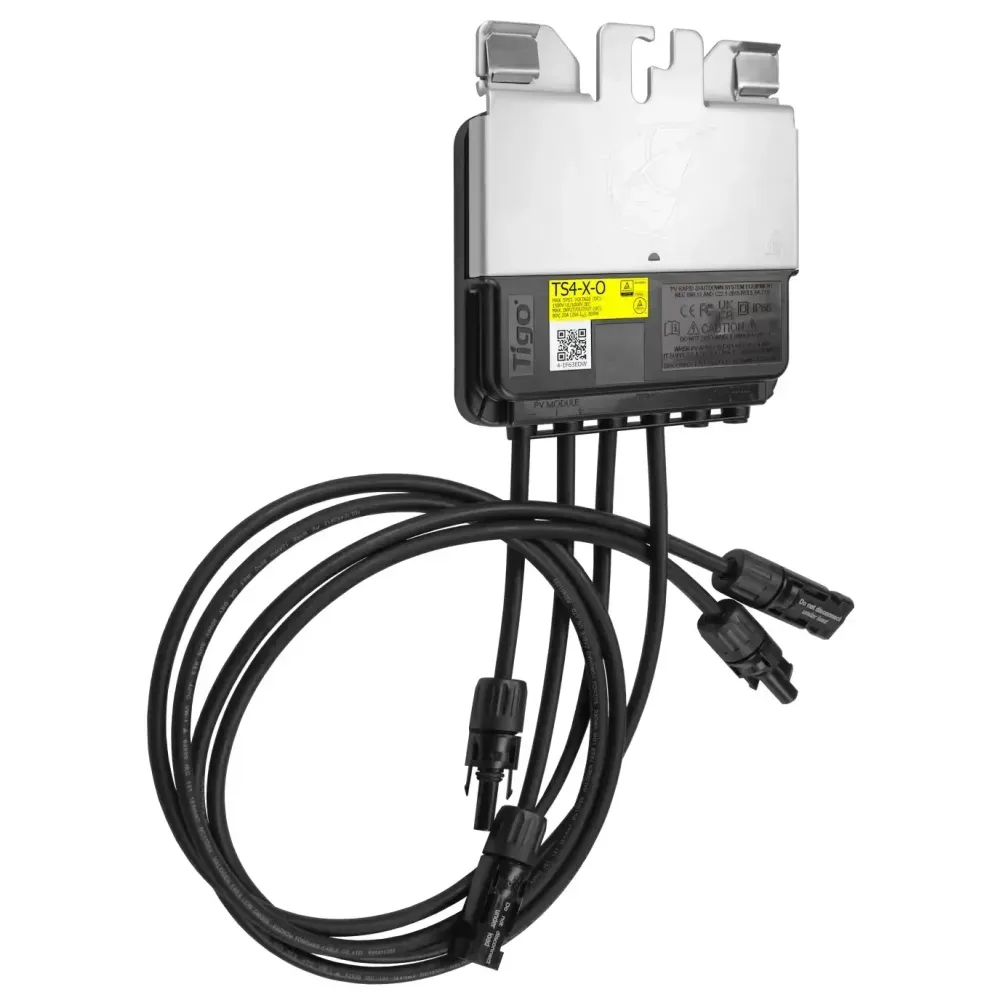

Tigo TS4-X-O 800 W Photovoltaik-Optimierer

Funktionen

• Optimierung: Ja
• Monitoring: Ja
• Schnellabschaltung: Ja

Elektrische Daten

• Maximaler Strom (IMP / ISC): 20 A / 25 A
• Eingangsspannungsbereich (VMP): 12–80 V
• Maximale Eingangsspannung: 80 V
• Maximale Systemspannung (VMAX): 1000 V / 1500 V
• Maximaler Ausgangsstrom (IMAX): 20 A
• Maximale Ausgangsleistung (PMAX): 800 W
• Maximaler Wirkungsgrad: 99,6 %
• Empfohlener Sicherungswert: 30 A

AS 5033: Betriebsausgang

• Maximaler Ausgangsstrom: IDCU MAX
• Maximale Ausgangsspannung: VDCU MAX
• Maximale Ausgangsleistung: PDCU MAX

Schnellabschaltung

• TS4-Leiter AWG: 12
• Zeit für die Schnellabschaltung: <30 s
• Grenzwerte für PVRSE-gesteuerte Leiter: ≤240 VA, ≤8 A, ≤30 V DC
• UL 1741 PVRSE: Ja
• Kommunikation: Drahtlos2 und/oder PLC3

Anschluss

• Länge der Eingangskabel (vom Modul): 0,6 m oder 1,2 m
• Länge der Ausgangskabel (zum String): 1,2 m oder 2 m
• Steckverbinder: MC4 / EVO2

Umgebungsbedingungen

• Betriebstemperaturbereich: -40 bis 85 °C (-40 bis 185 °F)
• Lagertemperaturbereich: -20 bis 65 °C (-4 bis 149 °F)
• Maximale Seehöhe: 3000 m (9840 ft)
• Schutzart: IP68

Mechanische Daten

• Abmessungen (H × B × T): 139,7 × 138,4 × 22,9 mm (5,4 × 5,5 × 0,9 in)
• Gewicht: 520 g (1,15 lb)

Allgemeine Angaben

• Normenkonformität: FCC, IC, CE-EMC, CE-RED, CISPR 31, CSA 22.2, IEC 62109, UL 1741 PVRSE/PVRSS, UL 3741 PVHCE
• Garantie: 25 Jahre
