Victron Energy VM-3P5A 3-Phasen-Energiezähler (ohne 5-A-Stromwandler)

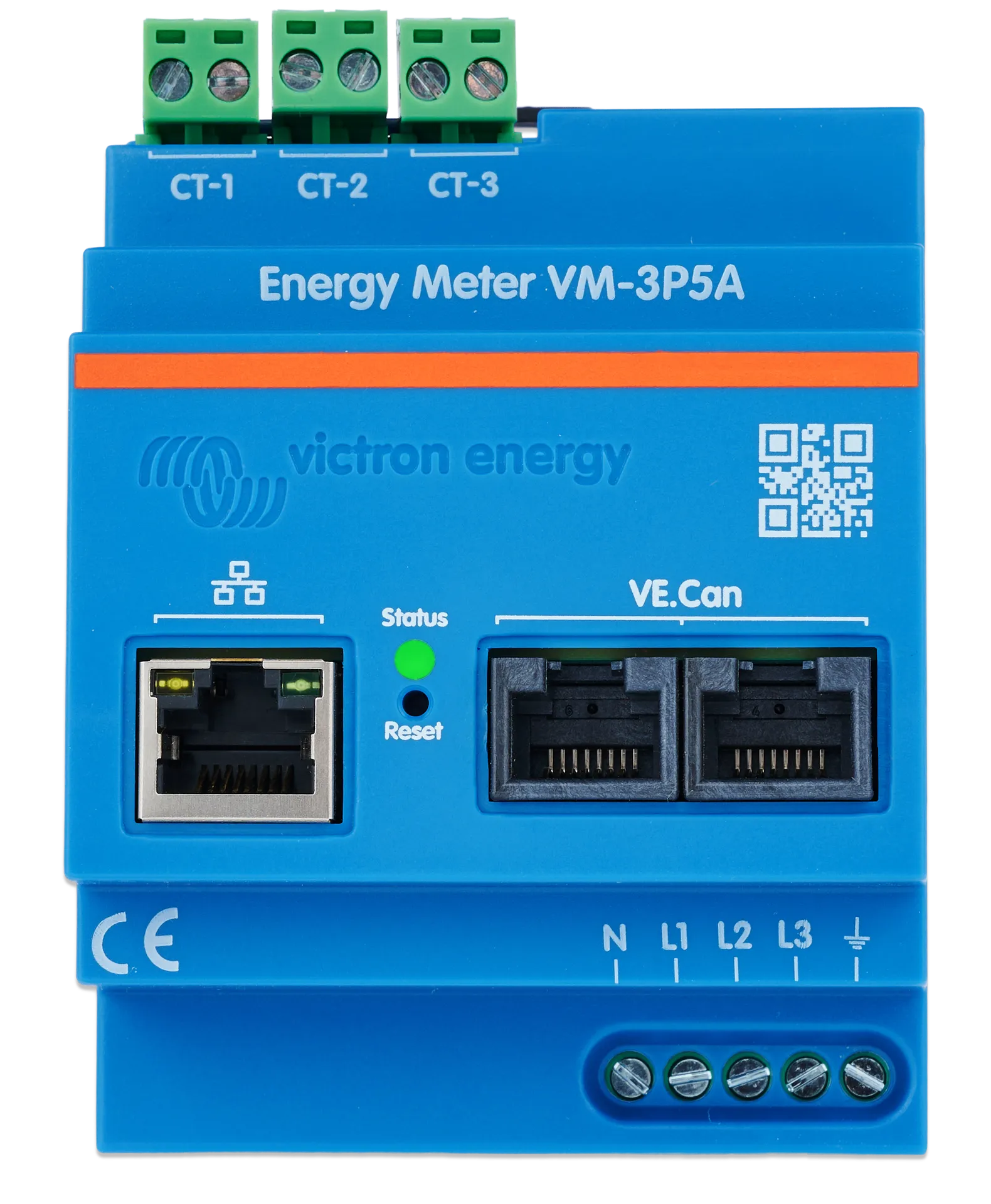

Victron Energy Meter VM-3P5A

Der Zähler Victron Energy VM-3P5A ist für die Leistungsmessung und Energiemessung in einphasigen, gespaltenen und dreiphasigen Installationen bestimmt. Er verfügt über integrierte Ethernet- und VE.Can-Anschlüsse zur Verbindung mit einem GX-Gerät und unterstützt externe Stromwandler mit einem Sekundärstrom von 5 A für eine flexible Installation ohne Strombegrenzung.

Der Stromzähler funktioniert direkt nach dem Auspacken (Plug and Play) als Netzzähler für die meisten Systeme. Eine Konfiguration über die VictronConnect-App ist nur erforderlich, um die Rolle zu ändern (Grid Meter, PV Inverter, AC Genset oder AC Load Meter), das CT-Übertragungsverhältnis einzustellen und die IP-Adresse manuell zu konfigurieren. Die Daten können auf GX-Geräten wie Cerbo GX oder Ekrano GX sowie in VictronConnect und auf dem VRM-Portal angezeigt werden.

Eigenschaften und Funktionen

• Messung über externe 5-A-Stromwandler (nicht im Lieferumfang enthalten)
• Modbus-UDP-Kommunikation über Ethernet und VE.Can-Bus (RJ45-Abschlusswiderstände im Lieferumfang enthalten)
• Messaktualisierungsrate von 100 ms für eine blitzschnelle Reaktion des ESS-Systems
• Ermöglicht die Wahl der Energieregistrierungsmethode (vektoriell, arithmetisch und absolut)
• Erweiterte Überwachung elektrischer Parameter: Spannung L-N, verkettete Spannung (L-L), Leistungsfaktor (IEEE), Phasenfolge und Warnung bei falscher Reihenfolge, Spannung gegen PE sowie Ströme auf dem Neutralleiter (N) und den Phasenleitern
• LED-Impulsausgang: Die Status-LED kann als Energieimpulssignal für die visuelle Diagnose konfiguriert werden

Der VM-3P5A kann für verschiedene Rollen in GX-Geräten (Cerbo GX, Ekrano GX) konfiguriert werden

• Grid Meter: Als Netzzähler, der als Steuerungseingang für das Energiespeichersystem (ESS) verwendet wird
• PV Inverter: Zur Messung der Leistung des PV-Wechselrichters
• AC Genset: Zur Messung der Ausgangsleistung des AC-Generators
• AC Load Meter: Als AC-Zähler zur Messung eines dedizierten AC-Lastkreises

Möglichkeiten der Verbindung mit einem GX-Gerät

• Kabelgebundene Ethernet-Verbindung zum lokalen Netzwerk über den integrierten Ethernet-Anschluss
• Kabelgebundene VE.Can-Verbindung über den integrierten VE.Can-Port direkt mit dem GX-Gerät

Die Zähler verfügen über unterschiedliche Methoden zur Berechnung der gesamten entnommenen und eingespeisten Energie

• Bei der Serie ETXXX funktioniert die physisch entnommene und eingespeiste Energie jeder Phase separat (phasenweise) oder alternativ summiert gemäß den Einstellungen im GX-Gerät. Auf dem VRM-Portal wird die Messung in den Energiebilanzen dann entsprechend phasenweise oder summiert angezeigt.
• Bei den Serien VM-3P75CT, VM-3P5A, EM24, EM3XX, EM5XX funktioniert die physisch entnommene und eingespeiste Energie jeder Phase separat (phasenweise) oder alternativ summiert gemäß den Einstellungen im GX-Gerät. Auf dem VRM-Portal wird in den Energiebilanzen jedoch nur der Summenwert angezeigt, unabhängig davon, ob in den GX-Einstellungen eine phasenweise oder summierte Messung angegeben ist.
