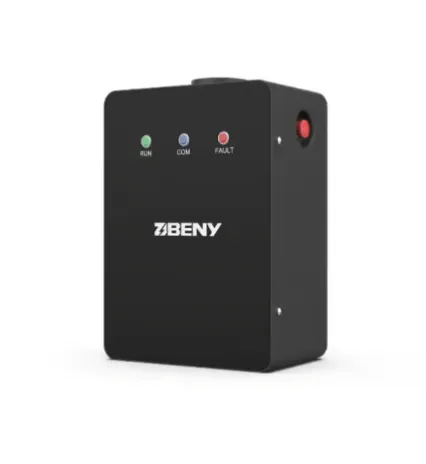

Rapid Shutdown ZJBENY BFS-MH-01-N
Zentralisiertes Monitoring
Automatische Aktivierung bei AC-Ausfall
Hohe industrielle Beständigkeit
Einfache Integration (Plug & Play)
Das ZJBENY BFS-MH-01-N ist ein fortschrittliches Steuer- und Überwachungsgerät, das als „Gehirn“ des Sicherheits-Schnellabschaltsystems (Rapid Shutdown) für Photovoltaikanlagen dient. Dieses Modell ist so konzipiert, dass es die Modulabschalter (z. B. der Serien ZJBENY BFS-A1 oder BFS-A2) mit Strom versorgen, steuern und kontinuierlich überwachen kann.
Im Notfall (Feuer, Störung, Überspannung), bei manueller Betätigung des Nottasters oder bei einem Netzausfall unterbricht dieses Gerät sofort die Stromversorgung der Abschalter auf dem Dach. Das Ergebnis ist eine blitzschnelle Reduzierung der Gleichspannung (DC) im gesamten Strang auf ein sicheres Niveau (unter 30 V) innerhalb von 30 Sekunden. Damit schützt es nicht nur die Immobilie selbst, sondern vor allem das Leben von Feuerwehrleuten und Servicetechnikern.
Durch die Integration dieser Einheit stellen Sie sicher, dass Ihre Installation den strengsten internationalen Normen (einschließlich NEC 2017/2020) entspricht.
Eigenschaften
- Die klare LED-Anzeige auf der Vorderseite zeigt Ihnen sofort an, ob das System in Ordnung ist, sich im Abschaltmodus befindet oder ob ein Fehler aufgetreten ist.
- Fällt die Netzstromversorgung im Gebäude aus (z. B. wenn die Feuerwehr im Brandfall den Hauptschalter trennt), leitet die Einheit automatisch die sichere Abschaltung des DC-Kreises auf dem Dach ein.
- Die robuste Ausführung garantiert einen zuverlässigen Betrieb auch in anspruchsvollen Technikräumen oder im Außenbereich.
- Kompatibel mit Standard-Nottastern und für eine schnelle Montage im Verteilerrohr bzw. Schaltschrank konzipiert.
Empfohlenes Zubehör (Für ein komplettes System)
Damit das Schnellabschaltsystem (Rapid Shutdown) voll funktionsfähig ist, muss die Steuereinheit durch die eigentlichen Endabschalter ergänzt werden, die direkt an den Solarmodulen auf dem Dach installiert werden. Je nach Installationstyp und Anzahl der Module können Sie zu dieser Einheit Folgendes erwerben:
- Rapid Shutdown ZJBENY BFS-A1 Monitoring RSD (für 2 Module) – Modulabschalter mit Aluminiumgehäuse, konzipiert für den Anschluss von bis zu zwei Photovoltaikmodulen (oder einem Modul mit höherer Spannung). Die Überwachungseinheit BFS-MH-01-N kann bis zu 100 BFS-A1-Einheiten steuern.
- Rapid Shutdown ZJBENY BFS-A2 Monitoring RSD (für 4 Module) – Leistungsstärkerer Abschalter, konzipiert für den Anschluss von bis zu vier Photovoltaikmodulen (oder zwei Modulen mit höherer Spannung), ideal um die Anzahl der benötigten Boxen auf dem Dach zu reduzieren. Die Überwachungseinheit BFS-MH-01-N kann die Steuerung von bis zu 50 BFS-A2-Einheiten übernehmen.
Technische Daten
- Maximale Anzahl der Einheiten: 100× BFS-A1 oder 50× BFS-A2
- Eingangsspannung (AC): 100 V – 240 V AC (50 / 60 Hz)
- Ausgangsspannung (für RSD-Einheiten): 24 V DC
- Kommunikationsschnittstelle / Typ: PLC (Power Line Communication) / Stromschleife
- Hersteller: ZJBENY (Beny Electric)
- Abmessungen: 360 × 260 × 152,5 mm
- Maximale Distanz: 150 m
- Schutzart: IP65 (für Innen- und Außenbereich geeignet)
- Betriebstemperaturbereich: -25 °C bis +55 °C
- Statusanzeige: LED-Dioden (Power / Status / Alarm)
- Zertifizierung und Normen: CE, TÜV, UL1741, Konformität mit NEC 2017/2020
- Montageart: Wandmontage / Montageplatte (Schrauben)
- Gewicht: 8,2 kg
- Lagertemperatur: -30 °C bis +80 °C
Hersteller/Importeur:
Hersteller: Zhejiang Benyi Electrical Co., Ltd. (BENY / BENY New Energy)
Adresse: Changjiang Rd, Wenzhou Daqiao Industry Park, Yueqing, Wenzhou City, Zhejiang Province, China 325600
E-Mail: info@beny.com
Webseite: https://www.beny.com
Land: China
