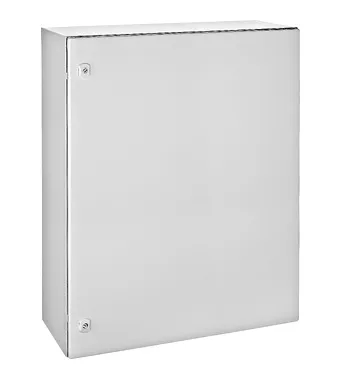

Wandverteilergehäuse, eintürig, IP66 (1000 × 800 × 300 mm)

1-türiger Wandverteiler

Robuste Konstruktion aus kaltgewalztem Stahlblech, unabhängig von der Gehäusegröße vollständig verschweißt. Das Gehäuse besteht aus zwei Teilen: Schrank und Tür.

Flanschplatten

Die Flanschplatten bestehen aus 1,5 mm starkem Stahlblech mit Pulverbeschichtung.

Die Kabel können je nach 180°-Drehung der Flanschplatte über die Unter- oder Oberseite des Schrankes eingeführt werden.

Die Flanschplatte ist möglichst nahe an der Rückseite des Schrankes angeordnet, sodass die Kabel platzsparend im Innenraum geführt werden können.

Im Lieferumfang ist eine Dichtung enthalten, die den hohen Schutzgrad des Schrankes gewährleistet.

Montage

Der Schrank kann mit dem Montagesatz WSAWB004 an der Wand befestigt werden, wobei die entsprechende IP-Schutzart erhalten bleibt.

Alternativ kann der Schrank mit Schrauben direkt an der gewünschten Montagefläche befestigt werden. Dabei ist darauf zu achten, dass die erforderliche Schutzart erhalten bleibt.

In den Ecken der Rückwand befinden sich vier M8-Montageöffnungen zur Befestigung des Schrankes an der Wand.

Die Schränke können auch nebeneinander installiert werden.

Technische Daten

• EAN-Code: 9004840911213
• Breite: 800,00 mm
• Höhe: 1000,00 mm
• Tiefe: 300,00 mm
• Gewicht: 53,62 kg
• Verlustleistung: -384,00 W
• Min. Umgebungstemperatur: -40 °C
• Max. Umgebungstemperatur: 100 °C
• Produkttyp: Wandverteiler aus Stahlblech
• Max. Gesamtbelastbarkeit: 210 kg
• Schutzart: IP66
• Montageplatte: verzinkter Stahl 2,0 mm
• Belastbarkeit der Montageplatte: 200 kg
• Anzahl der Türen: 1
• Belastbarkeit der Tür: 10 kg
• Anzahl der Flanschplatten: 2
• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang: Kompletter Verteiler + Montageplatte + Kabelverschraubungen + Doppelbart-Bitschlüssel + Zubehörpaket
• Schutzklasse: IP66
• Normen: EN 62208
• Mechanische Stoßfestigkeit: IK10
• Nennspannung: 1000 V AC / 1500 V DC
• Verpackungseinheit: 1 Stk.
