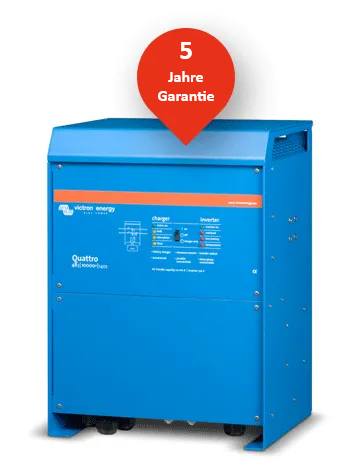

Victron Quattro 48V 5000VA 70A-100A/100A Wechselrichter

Zwei AC-Ausgänge

Das Quattro ist standardmäßig mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang ist mit einer Funktion versehen, die eine unterbrechungsfreie Stromversorgung gewährleistet. Das Quattro übernimmt die Versorgung der angeschlossenen Verbraucher bei Netz- oder Generatorausfall. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte weiterhin ohne Unterbrechung funktionieren.

Der zweite Ausgang steht nur dann unter Spannung, wenn an einem der Quattro-Eingänge AC-Spannung anliegt. Verbraucher, die die Batterien schnell entleeren würden, wie z. B. Warmwasserbereiter, Klimaanlagen oder Elektroherd, können an diesen Ausgang angeschlossen werden.

Nahezu unbegrenzte Leistung dank Parallelbetrieb

Bis zu 10 Quattro-Einheiten können parallel betrieben werden, um höhere Leistungen zu erzielen. Zehn Einheiten des Quattro 48/10000/140 liefern beispielsweise bis zu 90 kW / 100 kVA Ausgangsleistung bei einer Ladekapazität von bis zu 1.400 A.

Dreiphasenbetrieb

Drei Einheiten desselben Modells können zu einem Dreiphasenausgang zusammengeschaltet werden. Doch damit nicht genug: Bis zu 10 Dreiphasengruppen (insgesamt also 30 Einheiten) können parallel verbunden werden und so eine Ausgangsleistung von bis zu 270 kW / 300 kVA bei einer Ladekapazität von bis zu 4.000 A liefern.

PowerControl – Überlastbegrenzung der Wechselstromquelle (AC)

Das Quattro ist ein sehr leistungsstarkes Batterieladegerät. Es kann große Strommengen aus dem Generator oder dem Netz beziehen (bis zu 16 A pro Einheit des Modells 48/5000/70 bei 230 V auf der AC-Seite). An jedem AC-Eingang kann ein maximaler Strombezug eingestellt werden, um eine Überlastung der Wechselstromquelle (AC) zu verhindern.

Einzigartige Eigenschaften der PowerAssist-Funktion

Sie hebt die PowerControl-Funktion auf ein neues Niveau. Sie verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle (AC). Droht eine Überlastung der Stromquelle, wird zunächst automatisch der Batterieladestrom reduziert. In einem zweiten Schritt wird die Ausgangsleistung des angeschlossenen Generators oder der lokalen Stromversorgung (z. B. strombegrenzte Hausanschlüsse) durch die aus den Batterien entnommene Leistung verstärkt.

Solarenergie

Wechselstrom (AC) ist auch bei Netzausfall verfügbar

Das Quattro kann vorteilhaft in Inselstromanlagen mit Solarmodulen oder anderen alternativen Energiequellen eingesetzt werden.

Vier Ladestufen mit adaptivem Ladegerät und zwei Ladeausgängen für Batterien

Der Hauptausgang bietet leistungsstarkes Batterieladen durch das System des „adaptiven Ladens". Die Software steuert einen dreistufigen automatischen Ladeprozess, der auf den Zustand und den Typ der Batterie abgestimmt ist, und fügt eine vierte Phase für die Erhaltungsladung hinzu. Darüber hinaus ermöglicht das Quattro das Laden einer zweiten Hilfsbatterie über einen unabhängigen Ladeausgang, der z. B. für die Starterbatterie des Generators vorgesehen ist (nur 12- und 24-V-Modelle).

Technische Daten

• DC-Betriebsspannung: 48 V
• Dauerleistung AC bei 25 ° C: 5000 VA (nichtlineare Last, Crestfaktor 3: 1)
• Dauerleistung AC bei 25 ° C: 4000 W
• Maximaler DC-Ladestrom: 70 A
• Maximale AC-Stromaufnahme (aus Netz, Generator) Eingang 1: 100 A
• Maximale AC-Stromaufnahme (aus Netz, Generator) Eingang 2: 100 A
• Abmessungen: 444 x 328 x 240
• Gewicht: 30 kg
