MPPT-Laderegler Victron Energy SmartSolar 150V 60A -TR

Bluetooth

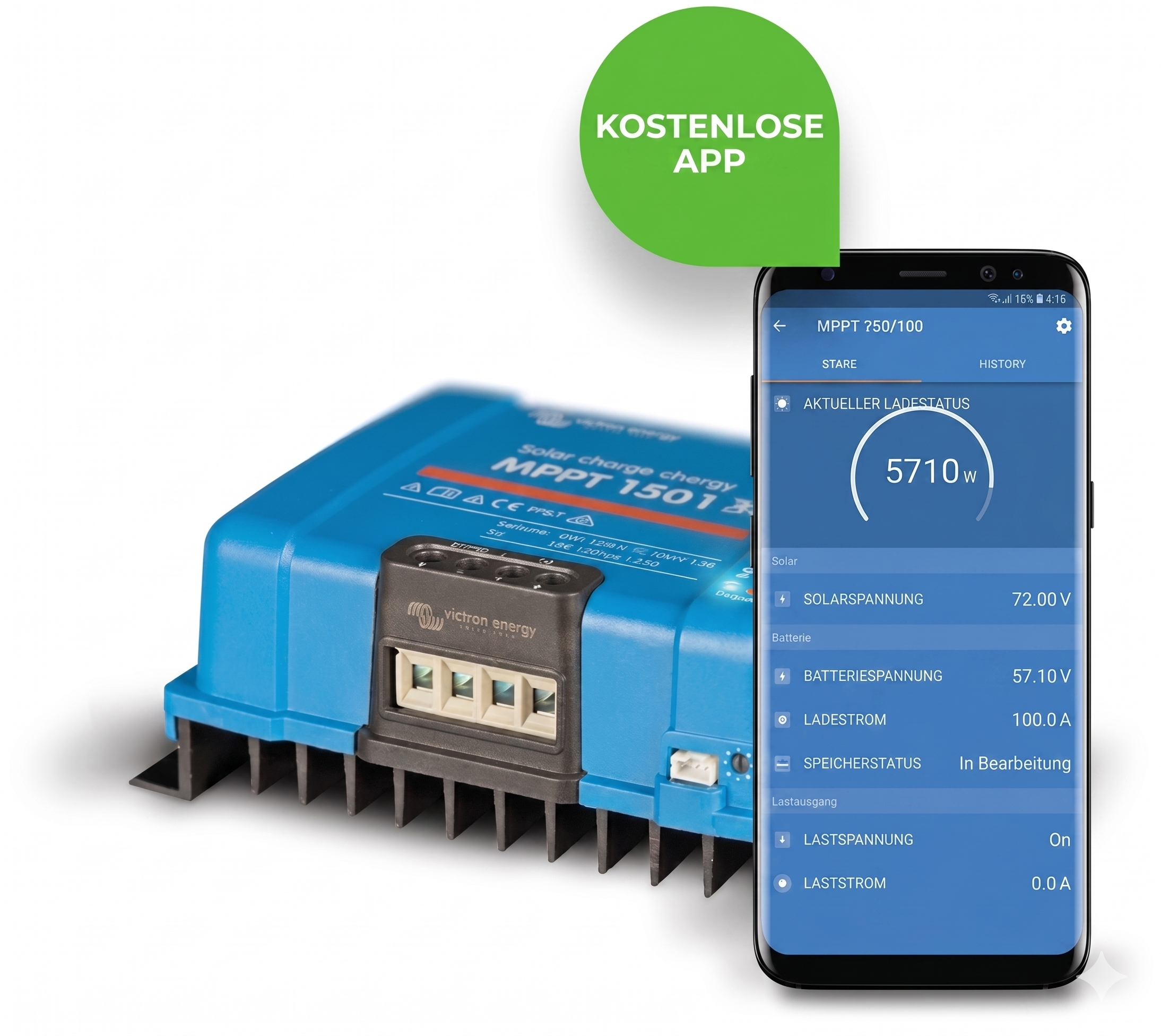

Die Anzeige und Konfiguration des SmartSolar MPPT-Reglers können Sie über Ihr Smartphone oder Tablet durchführen. Sie können den aktuellen Status und historische Daten überwachen und die Parameter mithilfe der mobilen App VictronConnect einstellen.

Adaptives dreistufiges Laden

1. Schnellladung (Bulk)
2. Absorption (Absorption)
3. Erhaltungsladung (Float)

Auswahl aus 8 vorprogrammierten Werten für Absorptions- und Erhaltungsspannung mithilfe eines Drehschalters. Die Dauer der Absorption wird anhand des Spannungswerts vor Beginn eines neuen Ladezyklus (morgens) bestimmt. Das hat einen positiven Einfluss auf die vollständige Aufladung der Batterie und ihre Lebensdauer.

Die maximal zulässige Modulleistung beträgt bei 12-V-Systemen 860 Wp, bei 24-V-Systemen 1720 Wp und bei 48-V-Systemen 3440 Wp. Bei Überschreitung dieser Werte reduziert der Regler die eingehende Leistung der Module automatisch auf zulässige Werte. Der Regler wird aktiviert, wenn die Spannung der Module höher ist als die Batteriespannung. Die Modulspannung muss die Batteriespannung um 5 V überschreiten, damit der Regler arbeitet und die Batterie lädt. Der Regler lädt, bis die Modulspannung um 1 V höher ist als die Batteriespannung.

SmartSolar Einsteckdisplay (nicht im Lieferumfang enthalten)

Kann als Zubehör mit einem zusätzlichen SmartSolar Einsteckdisplay ergänzt werden. Das Display wird in den Anschluss an der Vorderseite des Reglers eingesteckt und ermöglicht Ihnen die Visualisierung aller Betriebszustände sowie die Einstellung der Parameter.

LED-Anzeige

• Blaue LED BULK - leuchtet auf, wenn der Regler an die Batterie angeschlossen ist
• Blaue LED absorption - leuchtet nach Abschluss der Schnellladung (Bulk) und beim Übergang in die Absorptionsphase auf
• Blaue LED float - leuchtet nach Abschluss der Absorptionsladung und beim Übergang in die Erhaltungsladung auf


Weitere Eigenschaften

• Erweiterter elektronischer Schutz. Schutz vor Überhitzung, Kurzschluss und Verpolung der PV-Module
• Automatische Erkennung der Systemspannung 12, 24 oder 48 V auf der Batterieseite. Bei der Montage daher immer zuerst die Batterie und erst danach die Module anschließen
• Interner Temperatursensor für die Temperatur- und Spannungskompensation der Ladespannung

• Für die vertikale Installation vorgesehen

• Der Regler verfügt nicht über einen Ausgang für DC-Verbraucher


Technische Parameter

• Betriebsspannung an der Batterie: 12,24  oder 48 V (automatische Anpassung)
• Maximaler Strom: 60A
• Maximale Leistung des PV-Feldes bei 12 V: 860 W

• Maximale Leistung des PV-Feldes bei 24 V: 1720 W

• Maximale Leistung des PV-Feldes bei 48 V: 3440 W

• Maximale Leerlaufspannung des PV-Feldes: 150 V (150V ist das absolute Maximum bei niedrigen Temperaturen, im normalen Betrieb empfehlen wir maximal 145V)

• Maximaler Wirkungsgrad: 98%

• Energieverbrauch: 10 mA

• Absorptionsspannung: werkseitig eingestellt 14,4 V/ 28,8 / 57,6 V

• Erhaltungsspannung: werkseitig eingestellt 13,8 V/ 27,6 / 55,2V

• Ladealgorithmus: adaptiv mehrstufig

• Temperaturkompensation der Ladespannung: -16 mV /°C (12 V), - 32 mV /°C (24 V)

• Betriebstemperaturbereich: - 30 bis + 60°C (volle Ausgangsleistung bis 40°C)

• Luftfeuchtigkeit: 95%, nicht kondensierend

• Farbe: blau (RAL 5012)

• Anschlussklemmen: 35 mm2

• Schutzart: IP43 (elektronische Komponenten), IP 22 (Anschlusskomponenten)

• Gewicht: 3,0 kg

• Abmessungen: 185 x 250 x 95 mm (Höhe x Länge x Tiefe)
