Hybrid-Solaranlage EasySolar 1600VA 24V mit Leistungsschaltern

EasySolar trägt zu einem höheren Maß an Energieunabhängigkeit vom Versorgungsnetz bei. Es vereint Wechselrichter / Ladegerät, Solar-MPPT-Regler und Wechselstromverteilung inklusive Absicherung in einem kompakten Gerät.

Es ist einfach zu installieren, platzsparend und minimiert die notwendige Verkabelung. Auf ausgefeilte Weise und automatisch priorisiert es die Nutzung der erzeugten Solarenergie und minimiert die Entnahmen aus dem Versorgungsnetz. Es ist für die Versorgung von einphasigen 230 V AC Verbrauchern bestimmt.

Einsatzbereich

Komplexe multifunktionale Lösung für Einfamilienhäuser, Freizeitobjekte, Hütten und Ähnliches. Das System erhöht Ihre Energieunabhängigkeit durch selbst erzeugten Strom und versorgt die Verbraucher mit Energie auch bei Ausfällen der Versorgung aus dem Standardversorgungsnetz (Blackout).

Technische Daten

Laderegler

• Maximaler Strom: 50A
• Max. PV-Leistung: 1400W
• Max. PV-Leerlaufspannung: 100V

• Max. Effizienz: 98%

• Eigenverbrauch: 10mA

• Ladespannung absorption: 28,8V

• Ladespannung float: 27,6V

• Ladealgorithmus: mehrstufig adaptiv

• Temperaturkompensation: -32mV/°C


Allgemeine Eigenschaften

• Betriebstemperatur: -20°C bis +50°C
• Feuchtigkeit: max 95%
• Material und Farbe: Aluminium (blau RAL 5012)

• Schutzart: IP21

• Batterieanschluss: Batteriekabel 1,5m

• PV-Anschluss: 3 Sätze MC4-Steckverbinder

• Gewicht: 15kg

• Abmessungen: 745 x 214 x 110mm


Spannungswandler

• Eingangsspannungsbereich: 19 - 33V
• Leistung bei 25°C: 1600VA/1300W
• Leistung bei 40°C: 1200W

• Spitzenleistung: 3000W

• Max. Effizienz: 94%


Ladegerät

• Eingangsspannungsbereich: 187-265V AC
• Frequenz: 45 - 65Hz
• Ladespannung im Modus absorption: 28,8V

• Ladespannung im Modus float: 27,6V

• Lagermodus: 26,4V

• Ladestrom Autobatterie: 4A

• Ladestrom zyklenfeste Batterie: 40A

• Programmierbares Relais: Ja


Grundprinzip der Funktionsweise

EasySolar erzeugt elektrische Energie aus der Sonne, nutzt sie direkt zur Versorgung der Standard-230 V DC-Verbraucher oder kann sie im Falle von Überschüssen in der Batterie zur späteren Nutzung speichern. In notwendigen Fällen kann er auch die Energie des Versorgungsnetzes nutzen, von dem er funktional in keiner Weise abhängig ist. Er priorisiert maximal die Nutzung der eigenen erzeugten Solarenergie vor der Energie aus dem Versorgungsnetz.

Die Energieentnahme aus dem Versorgungsnetz wird auf die nötigste Menge minimiert und das nur in folgenden Fällen:

a) Die Batterie ist vollständig entladen. EasySolar entnimmt die minimal benötigte Menge, um die Batterie teilweise auf das nötigste sichere Niveau aufzuladen. Es ist eine Schutzmaßnahme gegen tiefe und langanhaltende Entladung, die die Lebensdauer der Batterie verlängert.

b) Einmal alle 28 Tage (Werkseinstellungen) wird eine Schutzladung der Batterie in den vollen Zustand durchgeführt, dadurch wird die Lebensdauer der Batterie verlängert.

c) Es kommt zur Überlastung des Wechselrichters. Die Last (Entnahme durch die Verbraucher) ist aktuell höher als das, was der Wechselrichter aus der Energie der Sonne und / oder aus der Batterie sicherstellen kann. In dieser Situation hilft sich EasySolar mit Energie aus dem Versorgungsnetz. Vorrangig wird die eigene Energie aus dem Solarsystem und / oder aus der Batterie entnommen, die nötigste Menge Energie wird aus dem Versorgungsnetz entnommen. Sobald die Entnahme durch die Verbraucher unter eine bestimmte Grenze sinkt (standardmäßig ca. 1300 W), wird die Energieentnahme aus dem Versorgungsnetz beendet.

Mit oder ohne Energieeinspeisung ins Netz

Wenn das Versorgungsnetz verfügbar ist, kann EasySolar je nach Einstellung die überschüssige Energie zurück ins Verteilnetz einspeisen / oder nicht einspeisen. Unter unseren Bedingungen wird die Einstellung ohne Einspeisung ins Versorgungsnetz bevorzugt, die Solarenergie, die aktuell weder von den Verbrauchern verbraucht wird (die Energieerzeugung aus der Sonne ist höher als ihr aktueller Verbrauch) noch in der Batterie speicherbar ist (diese ist in dem Moment geladen), erzeugt HUB-1 nicht, was durch die automatische Drosselung der Erzeugung durch den integrierten MTTP-Solarladeregler sichergestellt wird.

Ausgefeilte Software

Für den integrierten Wechselrichter / das Ladegerät gibt es mehrere Softwareversionen, die für verschiedene Zwecke und Einstellungen verwendet werden können. Standardmäßig wird vom Hersteller die Software der Reihe 100 verwendet, in der sich EasySolar wie eine klassische USV verhält - wenn das Versorgungsnetz verfügbar ist, nutzt er es in vollem Umfang und priorisiert nicht die erzeugte Solarenergie. Für die in diesem Dokument beschriebene ausgefeilte Funktionsweise, also die maximale Nutzung der Solarenergie und die Minimierung der Entnahmen aus dem Netz, wird in EasySolar die ursprüngliche Software durch eine spezielle Version der Reihe 300 mit der Funktion HUB-1 ersetzt.

Kurze Beschreibung der EasySolar-Integration

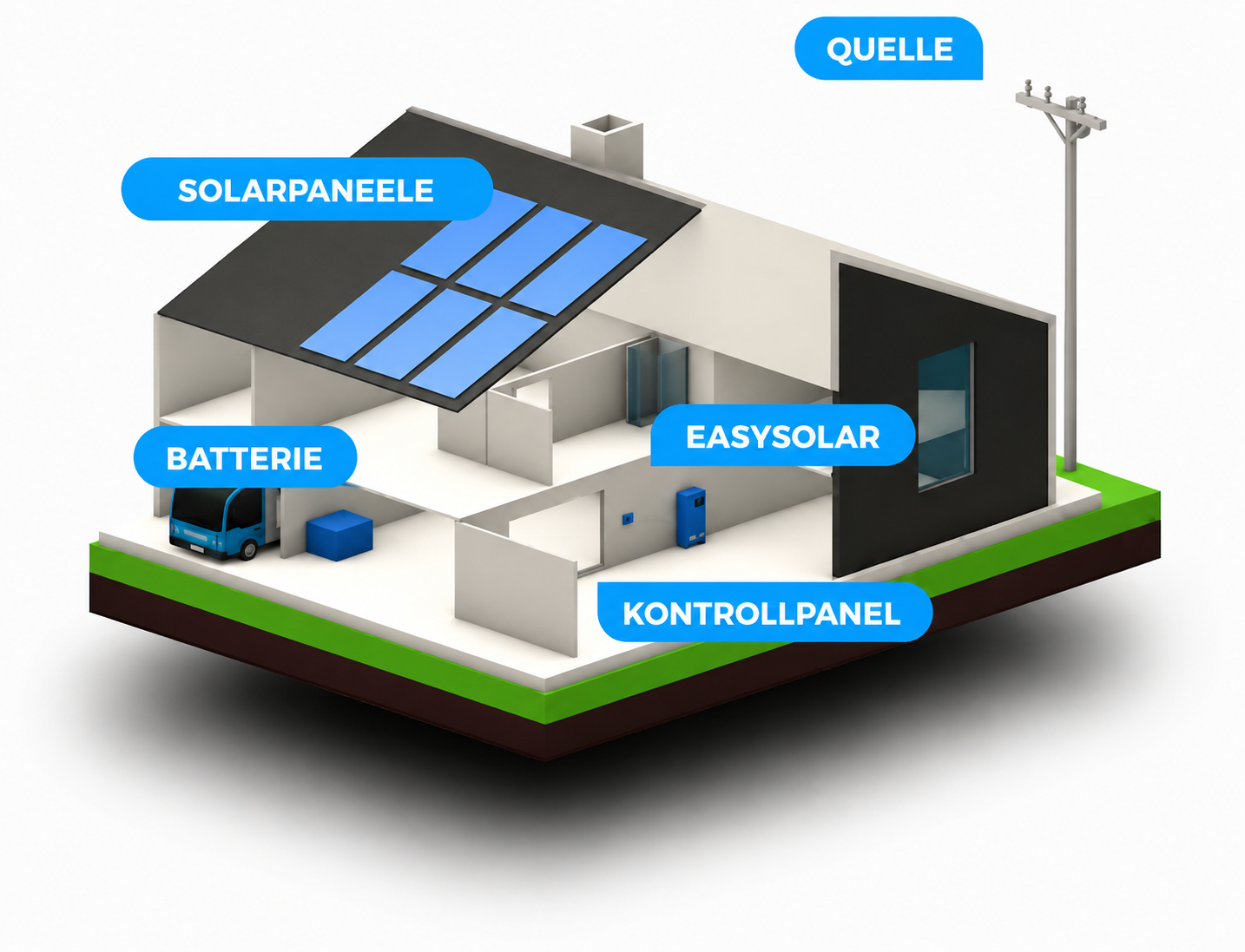

Bei Standardeinfamilienhäusern ist ein dreiphasiger Anschluss vorhanden. Die einzelnen Phasen werden in den Hauptverteiler geführt und an jede Phase werden ausgewählte einphasige Verbraucher oder Stromkreise angeschlossen. EasySolar wird einfach auf eine ausgewählte Phase vor dem Eingang in den Hauptverteiler eingeschleift. Im Hauptverteiler werden dann an den jeweiligen abgesicherten Stromkreis die ausgewählten Verbraucher angeschlossen, die wir vorrangig mit Solarenergie versorgen wollen. Das Gerät ist als einphasig konzipiert. Bei Bedarf kann aus drei einzelnen Einheiten auch ein dreiphasiges System aufgebaut werden.

Leistungsmerkmale und Eigenschaften

EasySolar ist in der Lage, die Verbraucher ausschließlich aus dem Solarsystem und / oder der Batterie ohne Notwendigkeit der Nutzung des Netzes bis zu einer allgemeinen Entnahme durch die Verbraucher von ca. 1300 W zu versorgen. Wir empfehlen daher, an EasySolar Verbraucher anzuschließen, die in Summe üblicherweise maximal 1300 W entnehmen und nur ausnahmsweise und zeitlich begrenzt auch mehr. Wenn die Entnahme durch die Verbraucher noch höher als 1300 W ist und gleichzeitig das Versorgungsnetz verfügbar ist, beginnt EasySolar, die Energie des Versorgungsnetzes zu nutzen, um seiner Überlastung vorzubeugen. In diesem Zustand bemüht er sich, das Maximum der Energie aus der Batterie zu entnehmen und das Minimum der aktuell benötigten Energie aus dem Versorgungsnetz. Die Verbindung mit dem Netz ist fließend, ohne Unterbrechung der Versorgung der Verbraucher. Beim Abklingen der Überlastung wird das Versorgungsnetz automatisch getrennt und die Energie wird wieder nur aus der Batterie entnommen.

Die Trennung vom Netz ist fließend, ohne Unterbrechung der Versorgung der Verbraucher. Es handelt sich um die einzigartige Funktion GridAssist. Wenn bei höheren Entnahmen als 1300 W das Versorgungsnetz nicht verfügbar ist, kann es zu einer nicht zerstörerischen Überlastung des EasySolar-Wechselrichters mit Unterbrechung der Versorgung der Verbraucher kommen (die Leistung des Wechselrichters reicht nicht aus). Im Zustand der Überlastung bemüht sich EasySolar, die Versorgung der Verbraucher automatisch wiederherzustellen. Wenn die Überlastung anhält, geht der EasySolar-Wechselrichter in einen dauerhaften Ausfallzustand über (das Laden der Batterie durch das Solarsystem funktioniert aber weiter unabhängig vom Wechselrichter). Die Entriegelung und Versetzung in den Standardzustand führen wir durch einfaches manuelles Aus- und Einschalten am Frontpaneel des EasySolar durch.

Die maximale Gesamtentnahme durch die Verbraucher darf 5000 W nicht überschreiten. Falls das passiert, wird entweder der EasySolar-Wechselrichter überlastet (Entnahme aus der Batterie) und das Gerät meldet eine Störung und / oder es fällt einer der AC-Leitungsschutzschalter am Eingang oder Ausgang von EasySolar aus. Die Verbindung mit dem Versorgungsnetz bei Überlastung des Wechselrichters (Entnahme durch die Verbraucher über den Wert von 1300 W, aber bis zur allgemeinen Entnahme von 5000 W) erfolgt sehr schnell, in ca. einer Sekunde. Es droht somit keine Unterbrechung der Versorgung.

Anschluss

Das gesamte Gerät ist einfach zu montieren im Stil Anschließen und Funktionieren. Ein großer Vorteil des EasySolar ist die interne Kabelverbindung des Wechselrichters / Ladegeräts und des Solar-MPPT-Reglers zur gemeinsamen Batterie in Kombination mit der Absicherung. Das erleichtert und beschleunigt die eigentliche Montage. Alle Hauptanschlüsse werden im unteren Teil des EasySolar realisiert, ohne dass dieser geöffnet werden muss

Vorteile des DC-Systems

EasySolar kann funktional nicht mit Standard-Netzkraftwerken, die mit Netzwechselrichtern ausgestattet sind, kombiniert werden. EasySolar hat den Vorteil, dass der Prozess des Batterieladens vollständig in Gleichspannung DC realisiert wird (FV-Paneele-MPPT-Solarladeregler-Batterien). Gleichzeitig nutzt EasySolar die gerade erzeugte Solarenergie zur direkten Versorgung der angeschlossenen Verbraucher durch Umwandlung von Gleichspannung (DC) in Wechselspannung (AC).

Die gerade erzeugte Energie wird so direkt von den Verbrauchern genutzt, ohne dass sie zuerst in der Batterie gespeichert werden muss. Dadurch werden die Energieverluste und der Verschleiß der Batterie weiter eingeschränkt. Im Vergleich zu anderen Systemen mit Netzwechselrichtern gibt es hier keine unnötigen Verluste durch die Umwandlung der Energie in Wechselstromform und wieder zurück in Gleichstrom (Batterien). Das System verliert somit nicht unnötig Energie durch ihre Transformation.

Color Control GX - Fernsteuerung von überall

Ein optionales Gerät ist das externe Display Color Control GX, das datenmäßig an EasySolar angeschlossen werden kann. Auf dem großen und farbigen Display wird übersichtlich der aktuelle Betriebszustand inklusive der Werte angezeigt. Sie sehen übersichtlich den aktuellen Zustand des gesamten Systems. Mit Hilfe eines Kabels oder eines zusätzlichen Wi-Fi-Moduls (nicht im Lieferumfang des Displays enthalten) verbinden Sie Color Control GX mit dem Internet und haben die Möglichkeit, Ihr System kostenlos jederzeit und überall auf der Welt über das VRM-Portal des Herstellers Victron vollständig zu überwachen. Hier werden Daten der letzten paar Monate gesammelt und in übersichtlichen Grafiken visualisiert. Sie haben detaillierte Informationen über Spannung, Strom und Leistung. Sie wissen, wann das Versorgungsnetz angeschlossen war und wie viel Energie entnommen wurde. Für weitere Informationen können Sie ein Demo-Konto ausprobieren unter: https://vrm.victronenergy.com/.

Auf dem Bild in der Galerie ist eine Darstellung des Betriebszustands von EasySolar

AC input - entnommene Energie aus dem Verteilersystem, die 0 W beträgt (keine Entnahme)

AC loads - die Verbraucher entnehmen keine Energie, die im Moment keine Energie entnehmen (der negative Wert liegt im Rahmen der Messgenauigkeit)

Batteriesymbol unten links - Ladezustand der Batterie 98%, Entnahme 0 W und 0 A, aktuelle Batteriespannung 25,8 V

Symbol des Solar-MPPT-Reglers 100/50 unten rechts - aktuelle Leistung aus dem FV-Feld 191 W

Darstellung der Visualisierung der Solarerträge (oberes Diagramm) und Verlauf der Spannung (blaue Kurve) und des Stroms (orange Kurve) an der Batterie (unteres Diagramm) für die letzten 24 Stunden
